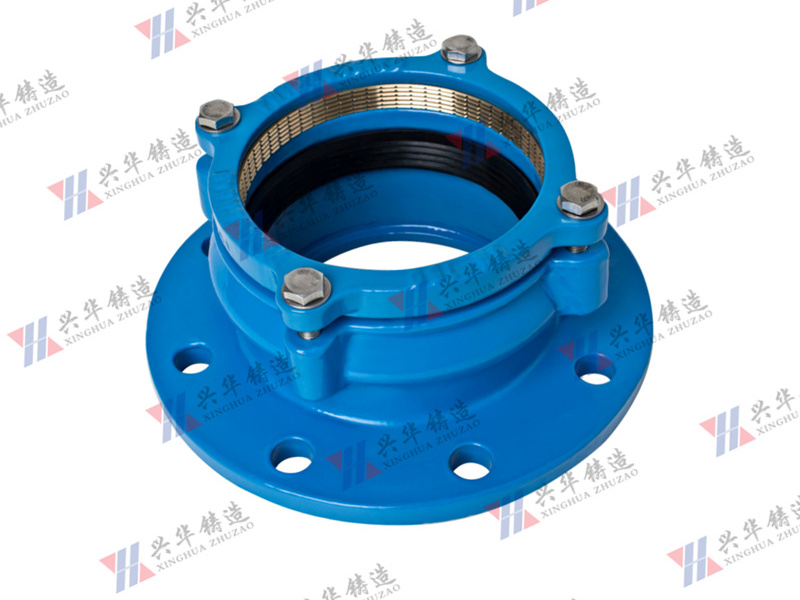

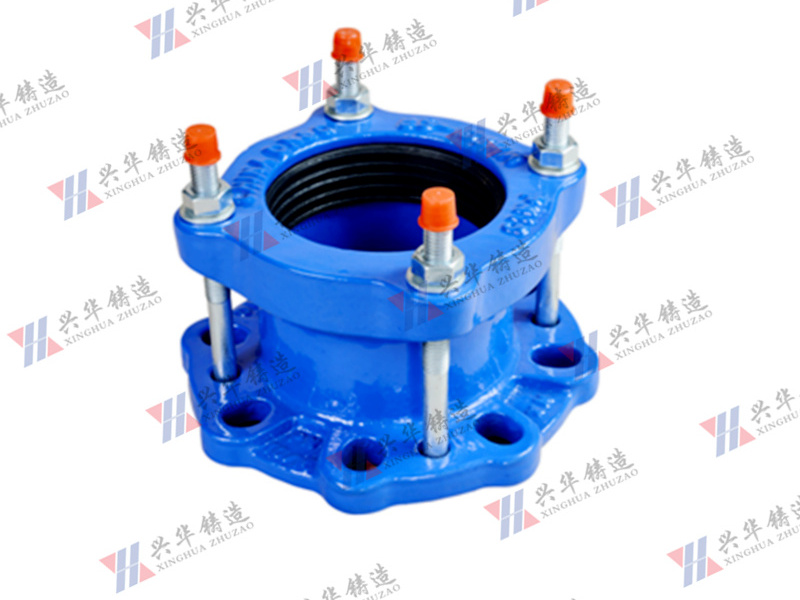

法蘭接頭 適配器 法蘭補償器

興華鑄造柔性法蘭接頭適配器產品特性：
適配法蘭連接，不受管材限製，不同材質管道可連接，適用管徑範圍廣，密封效果好
，安裝快捷，提高施工效率
，對管距可以補償。

應用領域：
油田，化工
，供排水,工廠
， 礦山,消防，天然氣,電力,等領域的管線連接。

產品材質：

序號 Sena#	名稱Name	材質Materal	數量Quanity
1	壓蓋 End Ring	GJS500-7	1
2	膠圈 Rubber ring	EPDM	1
3	螺栓 Bolt	GD4.8	N
4	體 Body	GJS500-7   1	1
5	塑料帽 Pastic Cap	PLAST1C	N


產品規格：

DN	OD	L(mm)	D(mm)	Bolt
				Size	quantity
50	59-72	102	165	M12*180	2
65	72-85	102	185	M12*180	2
80	88-103	102	185	M12*180	4
100	109-128	102	218	M12*180	4
125	132-146	102	250	M12*180	4
150	159-182	102	272	M12*200	4
175	192-210	130	312	M12*200	4
200	218-235	130	335	M12*220	4
250	272-289	130	405	M12*220	6
300	315-332	130	460	M12*220	6
300	322-339	130	435	M12*220	6
350	340-360	150	455	M12*250	6
350	351-368	150	518	M16*250	8
350	374-391	150	568	M16*250	8
400	400-429	150	580	M16*250	8
450	418-435	150	580	M16*250	8
400	425-442	150	625	M16*260	8
450	455-472	150	665	M16*260	10
500	500-532	150	690	M16*260	10
500	527-544	150	715	M16*260	10
500	555-572	150	715	M16*260	10
600	600-630	150	790	M16*260	10


注:
1、因型號太多，版麵有限，更大口徑及特殊口徑、特殊材質，可根據客戶要求定製
，數據僅供參考
，產品結構尺寸以設計為準，公司保留更改設計的權利，不另行通知。
2、所有產品的安裝方法及安裝使用過程中遇到的問題請及時聯係公司售後人員，我們將第一時間做出解答。
